Pistola Korovin TK




Pistola diseñada por Sergey Korovin,primer soviético en diseñar un arma semiautomática,en torno al año 1922,mientras trabajaba en la famosa fabrica de armas "Tula".Fue calibrada para el 7,65 mm (32 ACP);pero resultó un arma demasiado complicada y poco potente para el uso militar,por lo que en el año 1925 se decidió fabricarla en calibre 6,35 (25 ACP) para uso civil.
En 1926 Korovin completó su diseño y a finales del mismo año la firma TOZ comenzó su producción que no cesaría hasta 1935.
Aunque en principio se había destinado al uso civil y deportivo,no paso de ser la pistola usada por los altos funcionarios del Ejército Rojo,llegando a estar en posesión de particulares civiles en muy raras ocasiones.
Es de destacar que si bien se fabricó en calibre 6,35,su poder de penetración era muy superior al de este calibre (alrededor de un 25% más),lo cual se consiguio dotando a los catuchos de unos niveles más altos de propelente.








Estaba operada por por el sistema de cierre tradicional "blowback",de acción simple y sistema semiautomático,con seguro de aleta en el lado izquierdo del armazón encima del gatillo.En cuanto a las cachas bien podían ser de caucho endurecido negro con el anagrama de TO3 (TOZ) o en madera.

Características

Nacionalidad:Extinta República Siviética
Fábrica:Tula (Toz)
Año fabri.:1926 -1935
Mecanismo:Simple acción
Tipo:Semiautomática
Calibre:6,35x16 SR Browning (25 ACP)
Peso:423 g.
Longitud total:127 mm.
Longutud cañón:68 mm.
Capacidad:8 cartuchos

Pistola Steyr Pieper Pocket Mod. 1909 cal. 6,35





Originalmente fue destinada a la venta comercial para uso civil,se puede decir que es la versión de bolsillo de la pistola Steyr-M1908 Pieper cal. 7.65 y fue construida bajo la patente de Nicolas Pieper de Lieja, Bélgica;pero calibrada para 6.35 mm.
Dispone de cañón basculante,fijado en su posición mediante un perno,colocado a la parte izquierda de la caja de mecanismo,entre el cañón y el cierre,el cual se desbloquea pulsando un pestillo con el dedo pulgar.Es un arma semiautomática de simple acción.El muelle recuperador está montado sobre el cañón, de la misma menera que en la FN Browning de 1900.
La pistola Steyr difiere de la Pieper patrón cal. 7.65 mod. 1908 en los siguientes detalles: Se incrementó el ángulo de la empuñadura , el frente se sujeta mediante 2 tornillos en lugar de 1, se acortó el cañón y el asidero estriado de la corredera se situo en la parte posterior.Una peculiaridad de esta pistola es que carecia de uña extractora,cosa que a la larga fué motivo de cuantiosos problemas.
Los primeros grip´s en ambos calibres fueron cuadrillados en goma dura,marcadas con las iniciales OWG en una cartela ovalada, debajo del cual estaba el nombre STEYR. Más tarde solo fuguraría el logo de STYR en una cartela circular. Se trataba de la pistola de bolsillo favorita de la población civil, policía militar y oficiales del ejército de aquella época.
La fabricación se suspendió en 1914,debido a la Guerra Mundial ,aunque existe constancia de que fueron fabricadas para el ejército aleman. Su fabricación se reanudó en 1921, y continuó hasta 1939. La fecha de 1939 es cuestionable, ya que no existe ninguna pistola datada en esa fecha.



Modelo 1908 cal.7,65 (izquierda) y Modelo 1909


Características

Nacionalidad:Austriaca
Fábrica:OEWG Steyr 1909-1914 and 1921-1939?
Tipo: Semiautomática
Calibre: 6.35mm Auto (.25acp)
Longitud: 4.92" (125mm)
Peso: 11.5oz (325g)
Cañón: 2.24 in. (57 mm)
Capacidad: 6 cartuchos







Pistola Sauer Mod. 1930


Típica pistola "chalequera" o "de bolsillo" de las que tanto abundaron a principios del s. XX. Durante la "República de Weimar",y tras la Primera Guerra Mundial, Alemania tenía prohibido fabricar armas de guerra, pero estas pistolas,debido a sus dimensiones, no se consideraban como tales. Las de gran calibre se empezarían a producir a partir del advenimiento del Nazismo (1933)

Catarcterísticas

Nacionalidad:Alemana

Fabricante:J.P.Sauer
Calibre:6,35 - 25 ACP
Alimentación:Cargador 7 cartuchos
Acción:Simple,aguja lanzada

Mecanismo:Sin cerrojo



Pistola ASTRA Mod. CUB y FIRECAT



Mod. Firecat



Mod. Cub

A comienzos del siglo pasado después que John Browning fabricara una pequeña pistola junto a una también pequeña munición de fuego central comenzaron a aparecer una gran cantidad de armas pertenecientes a este nuevo segmento conocidas como armas de bolsillo; a este calibre lo llamo 6,35 mm. Browning, siendo más tarde conocido también como .25 ACP.Entre esta cantidad de pistolas que aparecieron por aquellos tiempos, la fabrica de armas española ubicada en Guernica, la ASTRA – Unceta y Cía. S.A.- no se quedó atrás lanzando unas hermosas pistolas ,la Astra 200 Firecat y la Astra Cub.

Estas mini pistolas ,con martillo a la vista como es el caso de la CUB y oculto como FIRECAT funcionan mediante un sistema de disparo de simple acción. Salvo las cachas que son de plástico, estan totalmente construidas en acero con un acabado en pavón y se nota calidad en el producto con solo ver la precisión en el encastre de sus piezas.Las características de estas armas,salvo diferencias puntuales,son práctcamente las mismas.

Funcionamiento:

Su funcionamiento es por sistema de inercia de masas y el bloqueo del cañón se produce en dos puntos; en la punta del mismo, por medio de un macizo que tiene por debajo el cual calza con la corredera, y en la parte trasera por medio de tres anillas que calzan con las ranuras que tiene en el armazón; en los dos casos traba acero contra acero.

La corredera:

En cuanto a la corredera sí se puede decir que no hay puntos de enganche ya que ni siquiera existe un guión y un alza; para apuntar debe hacerse con la ranura que se encuentra sobre la parte superior.Su forma es totalmente redondeada y sobre el lateral izquierdo tiene escrito ASTRA – Unceta y Cia S.A. – Guernica / Cal. 6.35 .25 MADE IN SPAIN; más abajo en el filo tiene dos muescas para el seguro y para el desarme. De cada lado tiene ocho rayas curvas tipo medialuna bien marcadas para que no se escape la mini corredera al cargar el arma; del otro lado tiene la ventana de expulsión de vainas que si bien por su sistema de acerrojamiento debe ser pequeña, está en relación al calibre que dispara siendo batante amplia y garantizando una eficiente expulsión de vainas. Mas abajo tiene el numero de serie.
En la punta, debajo del circulo para que salga el cañón, se nota la forma para que calce el particular macizo de este cañón.
Por detrás,en el caso de la FIRECAT, tiene un pequeño agujero para que se asome la aguja cuando el arma tiene un cartucho en la recamara, lo cual sirve para hacerle una inspección visual, o al tacto en caso de no poder verla.

El armazón:

Dentro del arco guardamonte liso se encuentra la cola de disparador que también es lisa.Sobre el lado izquierdo tenemos una palanca con seis rayas para poder accionarla y tiene una cuña para que calce en dos muescas de la corredera.
Esta palanca, si esta en posición vertical esta en fuego; si la colocamos horizontal entra en la primer ranura y queda en seguro (abajo aparece una “S” de seguro) y si llevamos la corredera para atrás esta palanca entra en la segunda muesca trabando la corredera para efectuar el desarme.
Es decir que la corredera queda como si se hubiese agotado el fuego, cosa que no ocurre cuando el fuego se agota de verdad ya que al estar esta palanca en posición de fuego no traba la corredera.
Del lado derecho solo tiene el numero de serie y la parte de atrás de la palanca de seguro.
Tiene dos cachas de plástico separables por un tornillo en el medio, en la parte superior, esta el logo de la firma y tiene grabado un picado antideslizante muy fino.
Posee un seguro de empuñadura (carente en el modelo CUB) y abajo esta la pieza corrediza para liberar el cargador y poder retirarlo. El cargador es de acero pulido, tiene muy buena terminación y funciona muy bien alimentando con seguridad los seis tiros del .25 ACP.
El empuñe debe hacerse con dos dedos, el pulgar y el mayor, y es increíble lo bien que se puede afirmar gracias a su pequeña pero eficiente empuñadura.

Seguros:

Está provista de cuatro seguros: seguro automático de aguja percutora, seguro del disparador de activación manual por medio de palanca, seguro de empuñadura (Modelo FIRECAT) que se desactiva cuando se empuña correctamente el arma y el seguro de cargador el cual se activa automáticamente al retirar el mismo.



Datos técnicos:

Largo total.

107 mm.

Altura total.

75 mm.

Largo del cañón.

55 mm. (4”)

Peso del arma descargada.

360 gr.

Calibre.

25 ACP. 6,35

Capacidad del cargador.

6 tiros.

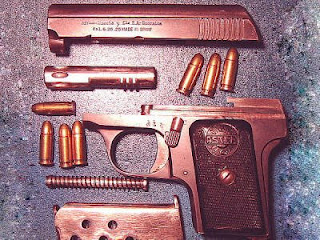

Su desarme:

Se verifica previamente que el arma se encuentre descargada, se saca el cargador, se sube la palanca de seguro y se tira la corredera para atrás hasta que quede trabada.
Se toma el cañón por la punta y se gira unos 150º en sentido anti-horario, luego se lleva 10mm. para afuera y se vuelve a girar 150º en sentido horario y después se retira por adelante.
Se baja la palanca de seguro y se saca la corredera por delante; con la misma sale la guía de resorte recuperador, la cual es de acero y tiene al mismo atrapado con un tope de cada lado.

En tiro:

En tiro con velocidad estas pistolas descargan todo su cargador a la velocidad que uno sea capaz de accionar el disparador sin interrupciones y sin desacomodarse, es realmente precisa y confiable
En pruebas realizadas a siete metros, agrupo sus disparos en un diámetro de quince centímetros, a quince metros se pude realizar un excelente tiro de sector manteniendo un diámetro de treinta centímetros ; recordemos que no tiene ni guión ni alza.

Conclusiones:


Es un arma muy segura para aprovechar al máximo su capacidad de fuego, llevándola con munición en recamara ya que tiene buenos seguros.
Es increíblemente ocultable y hasta se puede llevar directamente en la mano sin que se vea; además si se la lleva escondida, tendremos la plena seguridad que si debemos recurrir a ella para resguardar nuestra vida, (si es que debe salvarnos en la última de las instancias) es un arma que no tiene absolutamente ningún enganche en la ropa, dispara sin interrupción y pega muy bien.

Mod. Cub

Mod.Firecat

Pistola Ceska Zbrojovka Mod. CZ 92 cal. 6.35/.25 Auto




La pistola Ceska Zbrojovka ,modelo CZ 92 es una pistola semiautomática operada por retroceso directo,de pequeño tamaño pensada para ser llevada en el bolsillo y poder extraerla sin dificultad,ya que su diseño carece de piezas o elementos salientes como pueden ser el alza y punto de mira.La pistola CZ 92 está diseñada principalmente para la defensa personal en las distancias cortas.
Está construida totalmente en acero con terminación pavonada, logrando un peso óptimo de 309 grs. Usa el calibre 6,35 mm. Browning o .25 Auto.
Se ha ideado con parámetros técnicos y características de seguridad especialmente adaptadas. La CZ 92 es una pistola de doble acción (DAO). La pistola no está equipada con seguro manual. Después de cada disparo el martillo vuelve a su posición inicial lo cual aumenta su seguridad contra disparos involuntarios. Además, la pistola se suministra con un cargador de seguridad ,con una capacidad para ocho cartuchos,con el fin de que al retirarlo se bloquea automáticamente el mecanismo de activación. Se suministra en distintas variedades de acabados . La pistola CZ 92 se adapta cómodamente a cualquier mano.(Desmontaje paso a paso,Documento PDF)



Información Técnica

Nacionalidad:Checa

Calibre :6,35 mm Browning (.25 Auto)
Capacidad: 8 cartuchos
Longitud total :125,5 mm
Longitud cañón :64 mm.
Altura :94,5
Ancho :24,2 mm

Peso :309 g.
Rayado:4 r. dextrorsum
Elementos de mira:No tiene








Revólver "Velo-Dog"



(Foto enviada por Sergio Zarantonello)




Estos dos revólveres de bolsillo, el de la parte superior tipo Hammerless, estaban diseñados para cartuchos de fuego central.Poseían un sistema de doble acción, con armado cerrado (el de la parte superior) y disparador plegable, extractor manual de varilla con alojamiento en el eje del tambor y anima rayada.
Estas piezas pertenecen al grupo de los denominados "Velo-Dog". El revólver "Velo-Dog" fue un arma ideada por el belga Mr. Charles François Galand en la década de 1890 como arma de defensa ,según algunos,para que los ciclistas pudieran defenderse de los perros sueltos y otro tipo de animales.Otros defienden la teoría de que  "Velo" era contracción de "Velox" (veloz) y "Dog" para resaltar que era una bala más rápida que los muy populares revólveres Bulldog. Lo que si es cierto es que se diseñó pensando en ciclistas, pero como arma disuasoria o en último extremo defensiva contra salteadores.
Aunque en su concepción era un arma para un cartucho de 6mm. también podía cargarse con pimienta o bala de plomo para efectos más contundentes. Así rebasaron el objetivo al que estaban destinados y se convirtieron en armas de defensa personal.
Posteriormente se produjeron variaciones preparados para cartuchos Browning de 6,35 mm. y 7,35mm, Nagant 7,62 mm. o Lebel de 8mm. En Eibar la fabricación de este tipo de armas fue iniciada por Francisco Arizmendi que en 1904 solicitó la patente de introducción, pero fueron muchos los armeros vascos que se interesaron por ellos, solicitando patentes por sistemas variadísimos: automáticos, de extracción automática,basculantes, oscilante, etc.







La escasa calidad de la mayoría de estos revólveres ha potenciado su general descrédito y su variedad es tal que desanima a un coleccionismo especializado en este tipo de arma, aunque esta variedad incluye ejemplares que por sus peculiaridades mecánicas son realmente merecedoras de atención. Compitieron con las pistolas automáticas en el campo de las armas de bolsillo para defensa personal, hasta que éstas últimas se impusieron.



Ejemplo de punzones y marcas de fábrica de un revolver Velo-Dog fabricado en Bélgica

Letras "PV" bajo un león , corresponden a la marca de fábrica de Lieja (Bélgica).
La letra "R" bajo la corona,hace referencia al cañón extriado.
La letra "J" bajo asterisco (estrella) al año de fabricación.
